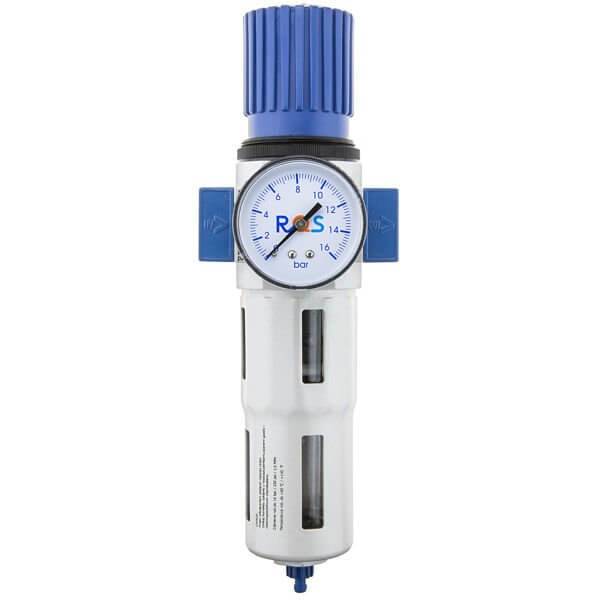

Filtroreduktor 1" RQS MAXI

Opis:

Maksymalne ciśnienie: 16 bar

Przepustowość: 10 000 l/min - filtr 40 µm
Zakres regulacji ciśnienia: 0,5 - 12 bar

Filtr: 40 µm (standardowo)

Symbol: OFR-1-MAXI kod EAN-5905255417502

Zakres temperatur: 0 - 60°C

Charakterystyka:

FILTROREDUKTOR 1" RQS MAXI

Przyłącze powietrza: 1"
Maksymalne ciśnienie: 16 bar
Przepustowość: 10 000 l/min - filtr 40 μm; 7600 l/min - filtr 5 μm
Zakres regulacji ciśnienia: 0,5 - 12 bar
Filtr: 40 μm (standardowo)
Symbol: OFR-1-MAXI kod EAN-5905255417502
Opcjonalnie filtr 5 μm - symbol OFR-1-5M-MAXI kod EAN-5905255417588
Zakres temperatur: 0 - 60°C

Moduł filtra wyposażony jest we wkładkę filtracyjną 40 μm.
Kondensat osadza się w przykręcanym pojemniku z ręcznym spustem.
Po zapełnieniu się pojemnika (do poziomu ok. 10 mm poniżej elementu filtracyjnego) należy usunąć kondensat otwierając zaworek spustowy.

Zakres pomiarowy manometru wynosi 0 - 16 bar.
Tarcza wyskalowana jest w barach z podziałką o dokładności 0,2 bar.
Manometr można zainstalować do portu na obudowie filtroreduktora - do wyboru są dwa przyłącza manometru: przednie lub tylne.
Nieużywany port należy zaślepić dołączonym korkiem.

Regulacji ciśnienia dokonuje się za pomocą dużego, wygodnego pokrętła w górnej części urządzenia.
Pokrętło posiada blokadę zabezpieczającą przed niezamierzoną zmianą nastawy - przed regulacją należy je odblokować przez pociągnięcie do góry.
