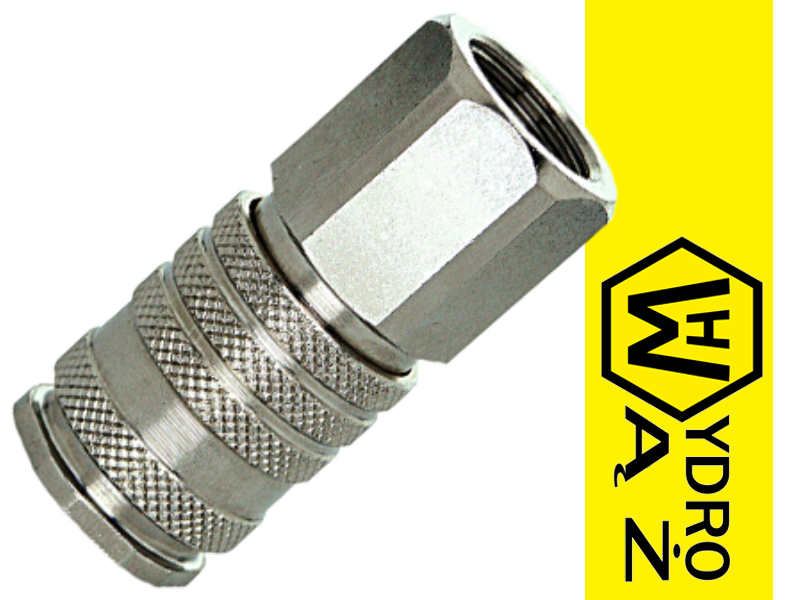

Gniazdo 1/2" GW pneumatyczne NW10

Opis:

Gniazdo 1/2" GW pneumatyczne NW10

Gwint wewnętrzny 1/2"

Przepływ- 1800 l/min

Ciśnienie maksymalne-35 Bar

Jest kompatybilne z szybozłączem Ludecke NW10

Charakterystyka:

Opis techniczny

Przemysłowy profil europejski
wzbogacony o technologię Ultra-
lo. Bardzo wysoki przepływ.
Wyróżnia się wytrzymałą kons-
trukcją i stalową tuleją ryglującą.
Stosowana z pneumatycznymi
urządzeniami o dużym poborze.
Dostępna również w wykonaniu
w całości z mosiądzu.


zaślepki dla szybkozłącza
kod : SK27S

zaślepki dla wtyczki
kod : SK16S

Zalety

Obsługa jednoręczna. Mały spadek ciśnienia.
Zawór dużego przepływu.

Kompatybilność

Rectus 41
Rectus 1700/1727
Tema 1700
Cejn 410

Zastosowanie

Przemysł ciężki, narzędzia pneumatyczne, linie
produkcyjne, konstruowanie, inż. mechaniczna.

Parametry :

wydajność = 3500 l/min
ciśnienie wejściowe = 6 atm.
spadek ciśnienia = 0,5 atm

Ciśnienie robocze :

0-35 bar, maksymalne statyczne
ciśnienie robocze ze współ-
czynnikiem bezpieczeństwa 4:1


Temperatura robocza :

od -20^oC do +100^oC (NBR)
od -40^oC do +120/150^oC (EPDM)
od -15^oC do +200^oC (FKM)
od 0^oC do +316^oC (FFKM)

zależnie od medium

* przy temperaturze poniżej -20^oC
i powyżej 100^oC specjalne uszczel-
nienia dostępne na zapytanie.

Wyjscie z gwintem wewnętrznym 1/2" (mierzony w otworze ma okolo 19mm)

Materiał : szybkozłącze	wersja standardowa
część gwintowana :	mosiądz niklowany
korpus zaworu :	mosiądz niklowany
tuleja :	stal hartowana, niklowana
zawór :	mosiądz
tuleja wewnętrzna :	mosiądz
płytka sprężyny :	mosiądz
sprężyna, pierścień :	AISI 301
kołki ryglujące :	AISI 420
uszczelnienie :	NBR
Materiał : wtyczka	wersja standardowa
profil wtyczki :	stal hartowana, niklowana
