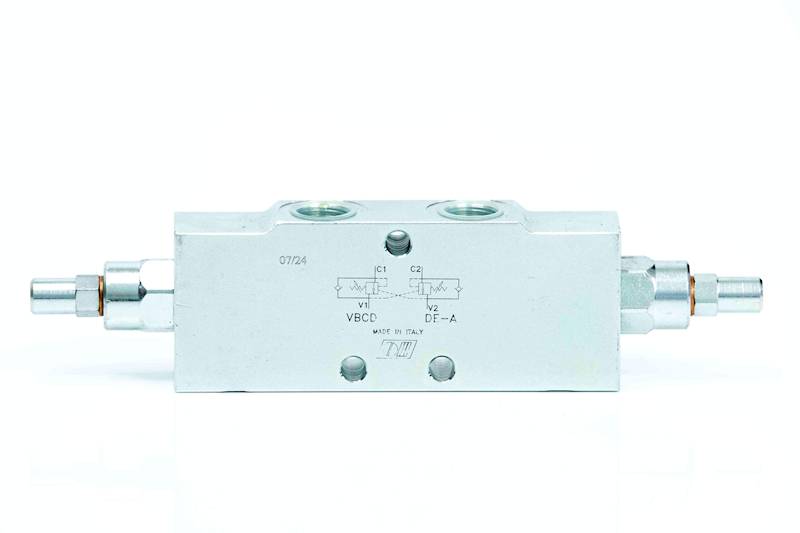

Zawór przeciążeniowo-blokujący VBCD 3/4" DE-A

Opis:

Zawór zwrotny sterowany przeciążeniowo-blokujący VBCD 3/4" do hydrauliki siłowej DE-A
Przeplyw - 100 l/min
Ciśnienie maksymalne - 350 bar

Charakterystyka:

Zasosowannie:

Zawory stosowane są do sterowania ruchem i blokowania odbiornika dwustronnego działania w obu kierunkach. Blokują przepływ, zapewniają łagodne opadanie ładunku unikając antykawitacji. Zabezpieczają układ przed wzrostem ciśnienia. Są odpowiednie dla rozdzielaczy hydraulicznych otwartych w pozycji neutralnej.

Podłączenie:

Porty V1 i V2 należy podłączyć do zasilania (rozdzielacza), a porty C1 i C2 do odbiornika (siłownika lub silnika)

Działanie:

Olej kierowany jest z V1 do C1 i zasila odbiornik, w tym samym czasie zawór steruje ciśnieniem na lini przeciwnej z C2 do V2 unikając nagłego wzrostu lub spadku prędkości. Kiedy przepływ wejściowy przechodzi przez V2  do C2 działanie będzie odwrotne. Nastawa powinna być o 30% wyższa niż ciśnienie wywoływane obciążeniem odbiornika.

Max przepływ: 100 l/min

Zakres ustawy ciśnień: 60-350 bar

Gwinty wewnętrzne: 3/4" BSP

KARTA TECHNICZNA
