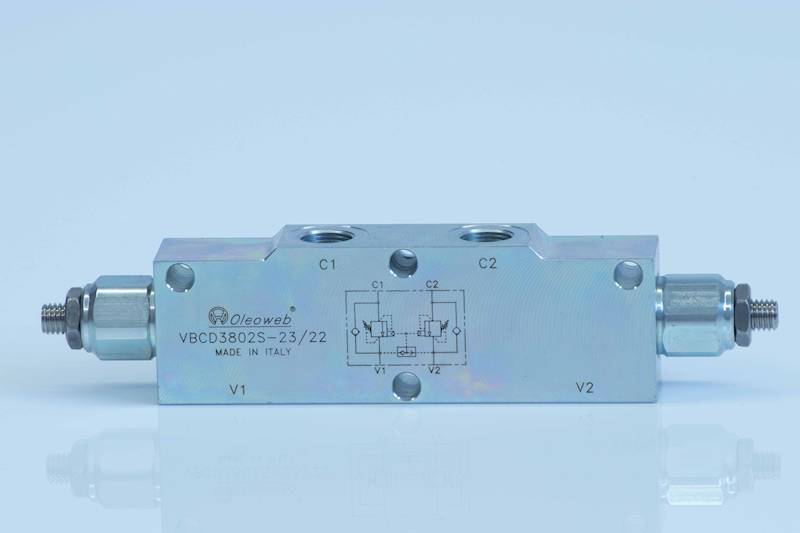

Zawór przeciążeniowo-blokujący VBCD 3/8" 210Bar

Opis:

Zawór przeciążeniowo-blokujący 3/8" VBCD3802S podwójny - double counterbalance

Przepływ - 40 l/min

Zakres regulacji - 30-210bar

Charakterystyka:

Zawór przeciążeniowo-blokujący podwójny VBCD 1/2" double counterbalance

Max przepływ: 40 l/min

Zakres ustawy ciśnień: 30-210 bar

Gwinty wewnętrzne: 3/8" BSP

Zawory przeciążeniowe "overcenter" sterują ruchem i kierunkiem przepływu oleju w  układzie hydraulicznym.  Służą do sterowania siłownikiem i blokowania go w obu kierunkach, chronią przed niekontrolowanym ruchem pod wpływem ciężaru, który oddziałuje bezpośrednio na element wykonawczy (np. siłownik). Kontrolując ruch i opadanie siłowników, gwarantują maksymalne bezpieczeństwo pracy podczas przenoszenia ładunków. Zawory przeciążeniowe zapobiegają gwałtownym ruchom siłownika, dzięki czemu zapewniają stabilność i bezpieczeństwo pracy maszyny.

Zawory overcenter mogą również zatrzymać niekontrolowany ruch odbiornika w przypadku awarii przewodu hydraulicznego. Dlatego należy montować je bezpośrednio na odbiorniku np. silowniku (łącząc siłownik z zaworem rurami precyzyjnymi).

Zawory przeciążeniowe stosuje się w aplikacjach, które wymagają łagodnego ruchu liniowego lub obrotowego jak dźwigi, wciągarki, ramiona koparek, windy oraz w układach gdzie dźwigany jest duży ciężar i nie powinno dochodzić do drgań podczas ruchu.

Podłączenie:

Porty V1 i V2 należy podłączyć do zasilania (rozdzielacza), a porty C1 i C2 do odbiornika (siłownika lub silnika)

Odpowiednie dla rozdzielaczy otwartych w pozycji neutralnej, np. z suwakiem typu "H"

Działanie:

Olej kierowany jest z V1 do C1 i zasila odbiornik, w tym samym czasie zawór steruje ciśnieniem na lini przeciwnej z C2 do V2 unikając nagłego wzrostu lub spadku prędkości. Kiedy przepływ wejściowy przechodzi przez V2  do C2 działanie będzie odwrotne. Nastawa powinna być o 30% wyższa niż ciśnienie wywoływane obciążeniem odbiornika.

KARTA TECHNICZNA
