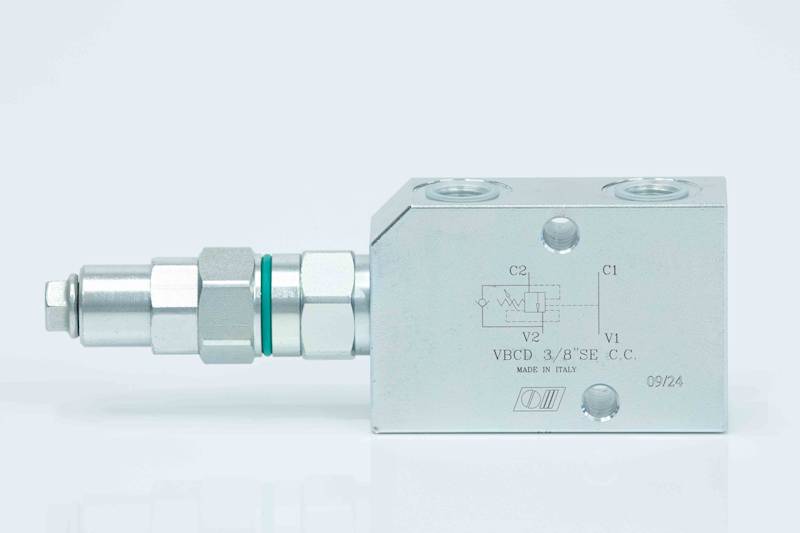

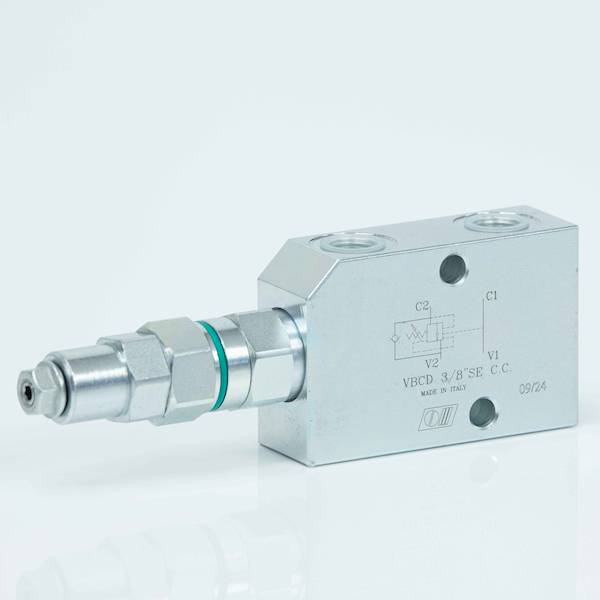

Zawór przeciążeniowo blokujący VBCD 3/8" SE CC

Opis:

Zawór przeciążeniowo blokujący jednostronny centralnie zamknięty VCBD 3/8" SE CC

max przepływ: 35l/min

max ciśnienie : 350bar

Charakterystyka:

Zawór VBCD SE CC przeciążeniowo blokujący 3/8"  - VBCD 3/8" SE CC

Zawory SE-CC służą do sterowania ruchami siłownika i blokowania go w jednym kierunku. Stosowane są w układach gdzie zwykłe zawory zwrotne sterowane (zamki) nie działają prawidłowo, nie zapewniają kontroli nad opadaniem ładunku. Zawory VBCD SE CC sprawdza się w układach gdzie musimy uniknąć zjawiska przenoszenia ciężaru (obciążenie siłownika wymusza szybszy ruch siłownika niż to wynika ze strumienia oleju podawanego przez pompę hydrauliczną). Zawór w takich sytuacjach zapobiega zbyt szybkiemu i gwałtownemu opadaniu siłownika.

ZAWORY SE CC nie wymagają stosowania rozdzielaczy z suwakami centralnie otwartymi np. typu J (porty A i B nie muszą być połączone z T) dzięki czemu mogą być stosowane równolegle przy kilku siłownikach.

Podłączenie:

Połącz V1 i V2 do zasilania (rozdzielacza), C1 do portu odbiornia z wolnym przepływem, C2 do portu odbiornika który ma być blokowany (hamowany).

Ciśnienie maksymalne - 350bar
Przepływ - 35l/min
Gwinty przyłączaniowe - 3/8"
Maksymalna temperatura oleju - 50°C

KARTA TECHNICZNA
