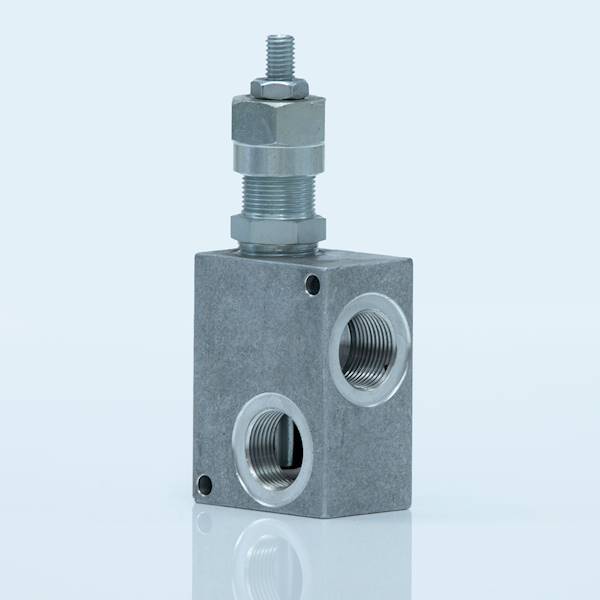

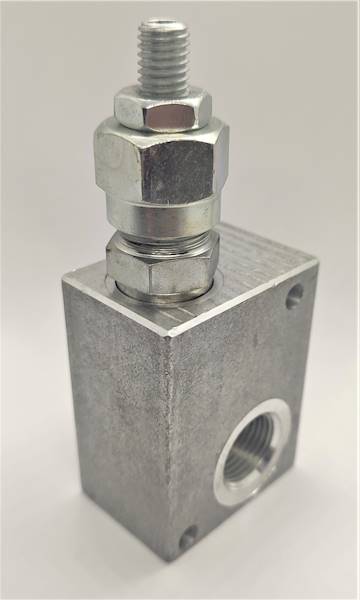

Zawór przelewowy 1/2" 35l/min 40-210bar imbus

Opis:

PRL350320A; VMD35 03 B1

Zawór przelewowy 1/2"

Przepływ max - 35l/min

Zakres regulacji ciśnienia - 40-210Bar

Metoda regulacji - śruba imbusowa

Charakterystyka:

Precyzyjne ciśnieniowe zawory przeciążeniowe służą do utrzymywania określonej wartości ciśnienia w układzie i pozwalają na uwolnienie nadmiaru płynu do zbiornika.

INSTALACJA:

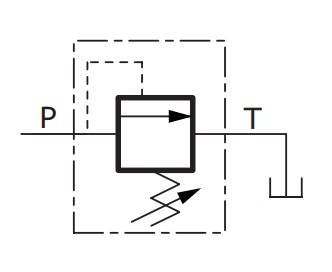

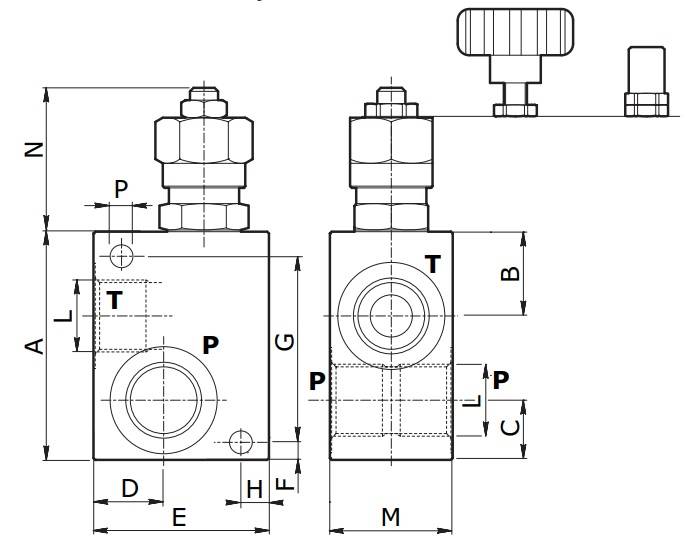

Linia zasilająca przyłączona jest do portu P, a linia zbiornika do portu T.

Gwinty przyłączeniowe:

1/2" BSP

Zakres regulacji:

40-210 bar

Sposób regulacji:

Przy pomocy imbusa.

Przepływ:

do 35 l/min

DZIAŁANIE:

Gdy ciśnienie cieczy przepływającej przez port P zaworu jest wyższe, niż nastawa na sprężynie, wówczas nadmiar przekazywany jest do zbiornika przez port T. Właściwe ciśnienie jest łatwo regulowane poprzez: - dokręcenie śruby regulacyjnej, co powoduje zwiększenie wielkości ciśnienia, - poluzowanie śruby regulacyjnej, co powoduje zmniejszenie wielkości ciśnienia. Regulacja ciśnienia powinna się odbywać tylko w zakresie fabrycznych granic nastawy
