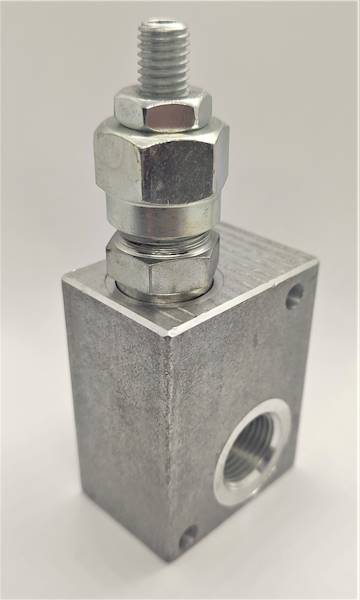

Zawór przelewowy 1/2" 35l/min 5-50bar imbus

Opis:

Zawór przelewowy 1/2"

Przepływ max - 35l/min

Zakres regulacji ciśnienia - 5-50Bar

Metoda regulacji - śruba imbusowa

Symbol - PRL350310A, VMD3503A1

Charakterystyka:

Precyzyjne ciśnieniowe zawory przeciążeniowe służą do utrzymywania określonej wartości ciśnienia w układzie i pozwalają na uwolnienie nadmiaru płynu do zbiornika.

INSTALACJA:

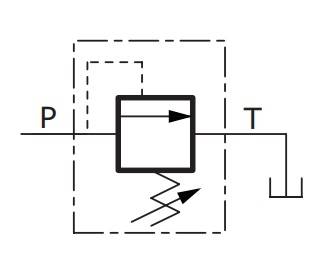

Linia zasilająca przyłączona jest do portu P, a linia zbiornika do portu T.

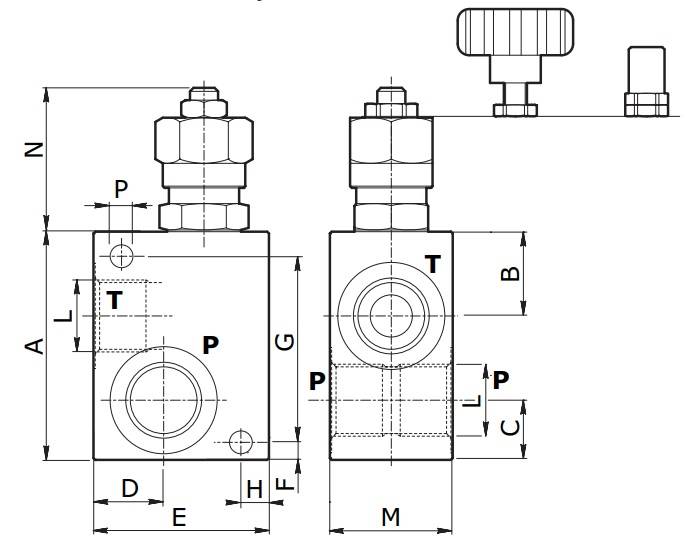

Gwinty przyłączeniowe:

1/2" BSP

Zakres regulacji:

5-50 bar

Sposób regulacji:

Przy pomocy imbusa.

Przepływ:

do 35 l/min

DZIAŁANIE:

Gdy ciśnienie cieczy przepływającej przez port P zaworu jest wyższe, niż nastawa na sprężynie, wówczas nadmiar przekazywany jest do zbiornika przez port T. Właściwe ciśnienie jest łatwo regulowane poprzez: - dokręcenie śruby regulacyjnej, co powoduje zwiększenie wielkości ciśnienia, - poluzowanie śruby regulacyjnej, co powoduje zmniejszenie wielkości ciśnienia. Regulacja ciśnienia powinna się odbywać tylko w zakresie fabrycznych granic nastawy
